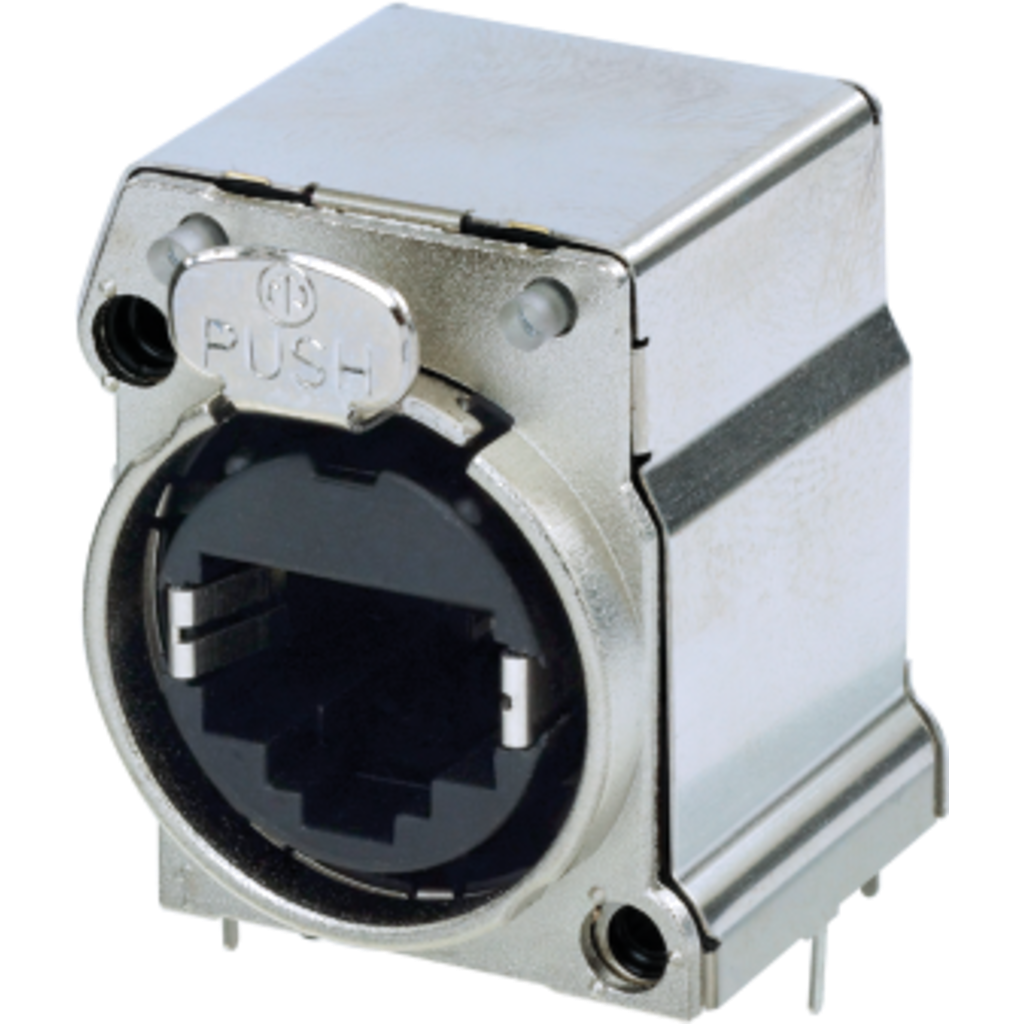

Neutrik NE8FBH-C5-LED1-S – etherCON® CAT5e B-serie chassis-kontakt med LED-kanaler

Neutrik NE8FBH-C5-LED1-S er en horisontal PCB-montert RJ45-chassiskontakt i etherCON® B-serien, optimalisert for nettverksapplikasjoner innen lyd, lys og video. Den kombinerer et kompakt B-serie frontdesign med robust metallflens og det velkjente latch lock-systemet. Kontakten er CAT5e-kompatibel og leveres med to lysledere for SMD-LED-indikatorer, noe som gir tydelig visuell statusvisning i profesjonelle installasjoner.

Spesifikasjoner

Generelt

Serie: etherCON® B-serie

Type: Chassis-kontakt, horisontal PCB

Kjønn: Hunn

Montering: B-serie utskjæring, bakmontering

Paneltykkelse: maks. 3 mm

LED-støtte: 2 lysledere, anbefalt LED-høyde 0,75 mm

Låsemekanisme: Latch lock

Elektrisk

Kontaktmotstand: < 50 mΩ

Dielektrisk styrke: 1 kVdc

Isolasjonsmotstand: > 0,5 GΩ

Nominell strøm: 1,5 A pr. kontakt

Nominell spenning: ≤ 57 V

Overføringsytelse: CAT5e / Class D (TIA/EIA 568A/B, ISO/IEC 11801)

Power over Ethernet: PoE type 4, klasse 8 (100 W), IEEE 802.3bt

Mekanisk

Levetid: > 1000 koblingssykluser

Inn-/uttakskraft: ≤ 20 N

Monteringsretning: Bakmontering

Chassisform: B-serie

Festemetode: A-Screw

Materialer

Kontakter: Bronse (CuSn8), gullbelagt 0,2 µm over nikkel

Hus: PBT D202G30 (plast)

Låseelement: Nikkelbelagt

Miljø

Flammebestandighet: UL 94 V-0

Temperaturområde: –30 °C til +80 °C

Loddbarhet: IEC 68-2-20

Standarder: ISO/IEC 11801, IEC 60603-7-3, IEC 60512

Tilbehør

• A-SCREW-1-8 – sort selvskjærende PLASTITE®-skrue (2,9 x 1,05 mm, 8 mm lengde, panhode)

Bruksområde

Ideell for applikasjoner der man ønsker en plassbesparende og robust nettverkskontakt med visuell statusindikasjon via LED, som i rackmontasje, lydinstallasjoner og sceneteknikk.
