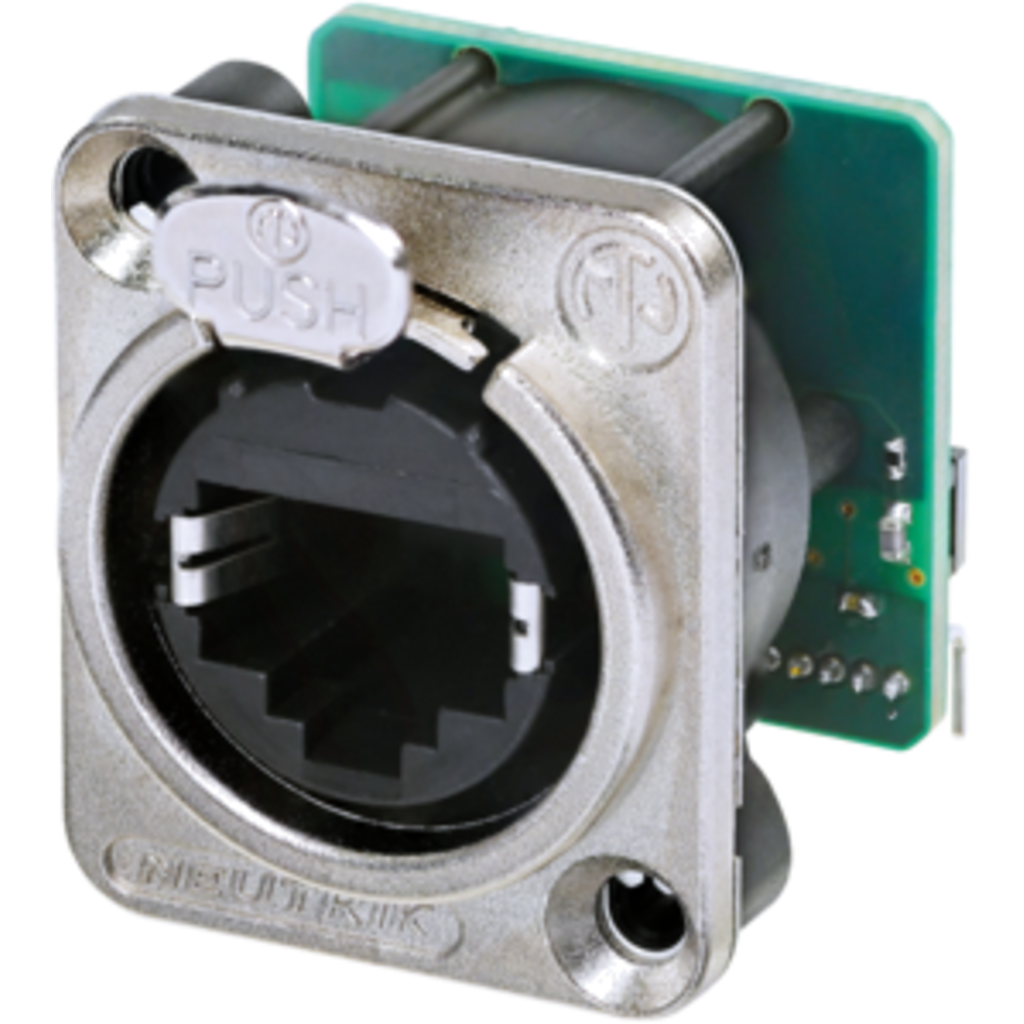

Neutrik NE8FDH-C5e – etherCON® CAT5e RJ45 horisontal PCB chassis-kontakt, D-serie

Neutrik NE8FDH-C5e er en horisontal PCB-panelkontakt i etherCON® D-serien, utviklet for profesjonelle lyd-, lys- og videoinstallasjoner. Den kombinerer robust D-format metallflens med låsemekanisme for sikker tilkobling og høy driftssikkerhet. Kontakten støtter CAT5e-standarder og Power over Ethernet (PoE) opp til 100 W, noe som gjør den godt egnet for både installasjoner og mobile systemer.

Den horisontale PCB-monteringen gjør NE8FDH-C5e spesielt praktisk i applikasjoner med begrenset plass, mens D-seriens design sikrer kompatibilitet med standardiserte panelutskjæringer i underholdningsindustrien.

Spesifikasjoner

Generelt

Serie: etherCON® D-serie

Type: Chassis-kontakt, horisontal PCB-montasje

Kjønn: Hunn

Montering: Front- eller bakmontering

Paneltykkelse: Maks 4 mm

Låsemekanisme: Latch lock

Elektrisk

Kontaktmotstand: < 50 mΩ

Dielektrisk styrke: 1 kVdc

Isolasjonsmotstand: > 0,5 GΩ

Nominell strøm: 1,5 A pr. kontakt

Nominell spenning: ≤ 57 V

Overføringsytelse: CAT5e, Class D (TIA/EIA 568C, ISO/IEC 11801)

Frekvensområde: 1–100 MHz

Power over Ethernet: PoE type 4 klasse 8 (100 W), IEEE 802.3bt

Mekanisk

Innsettingskraft: ≤ 20 N

Uttrekkskraft: ≤ 20 N

Levetid: > 1000 koblingssykluser

Montering: Horisontal PCB

Chassisform: D-serie

Materialer

Kontakter: Bronse (CuSn8), gullbelagt over nikkel

Hus: Sinkstøp (ZnAl4Cu1)

Husbelegg: Nikkel

Innlegg: PBTP, 15 % glassfiberforsterket

Låseelement: Nikkelbelagt

Miljø

Flammebestandighet: UL 94 V-0

Temperaturområde: –30 °C til +80 °C

Standarder: ISO/IEC 11801, IEC 60603-7-3, IEC 60512

Tilbehør

• DSS-* – fargede merkeskilt for D-form kontakter

• E-SCREW1-12 B – sorte selvgjengende monteringsskruer

Bruksområde

Ideell for nettverks- og signaldistribusjon i profesjonelle lyd-, lys- og videoinstallasjoner hvor en slitesterk horisontal PCB-løsning med høy båndbredde og PoE-støtte kreves.
