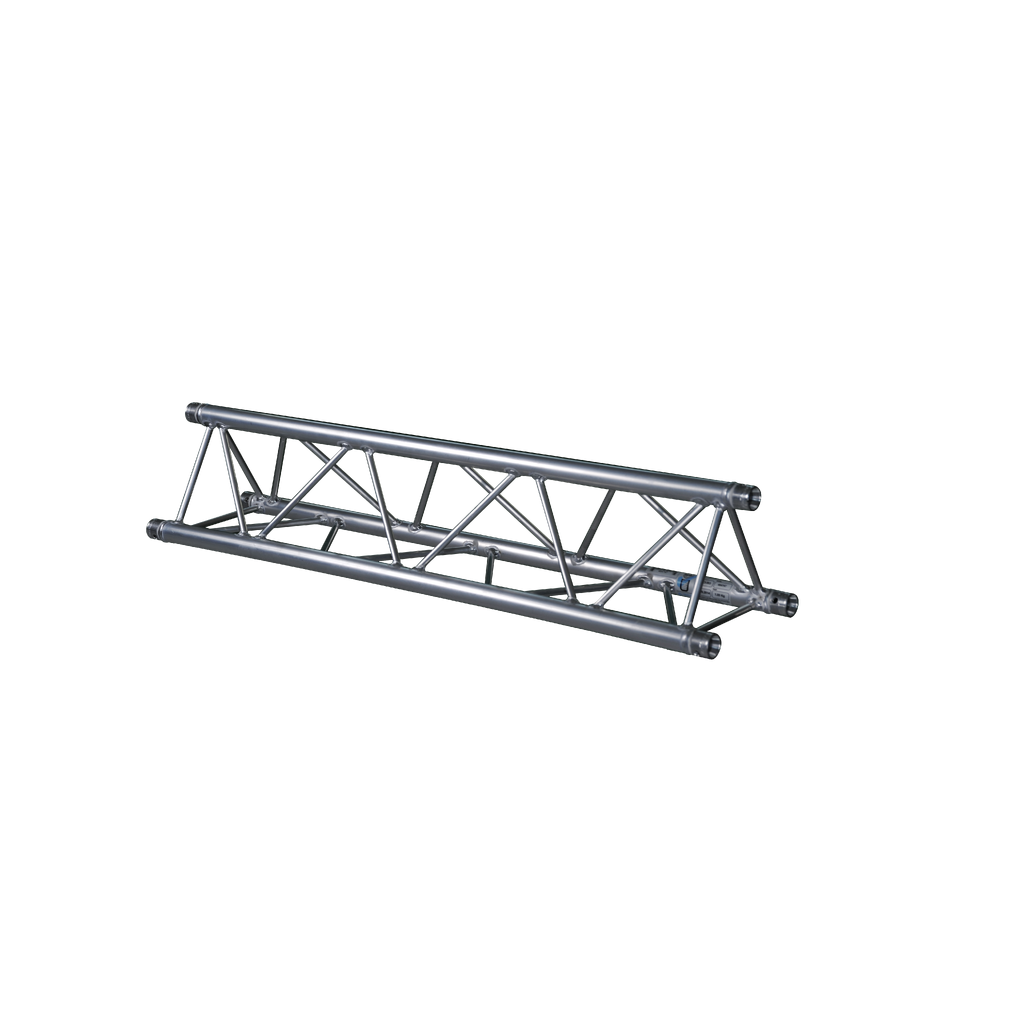

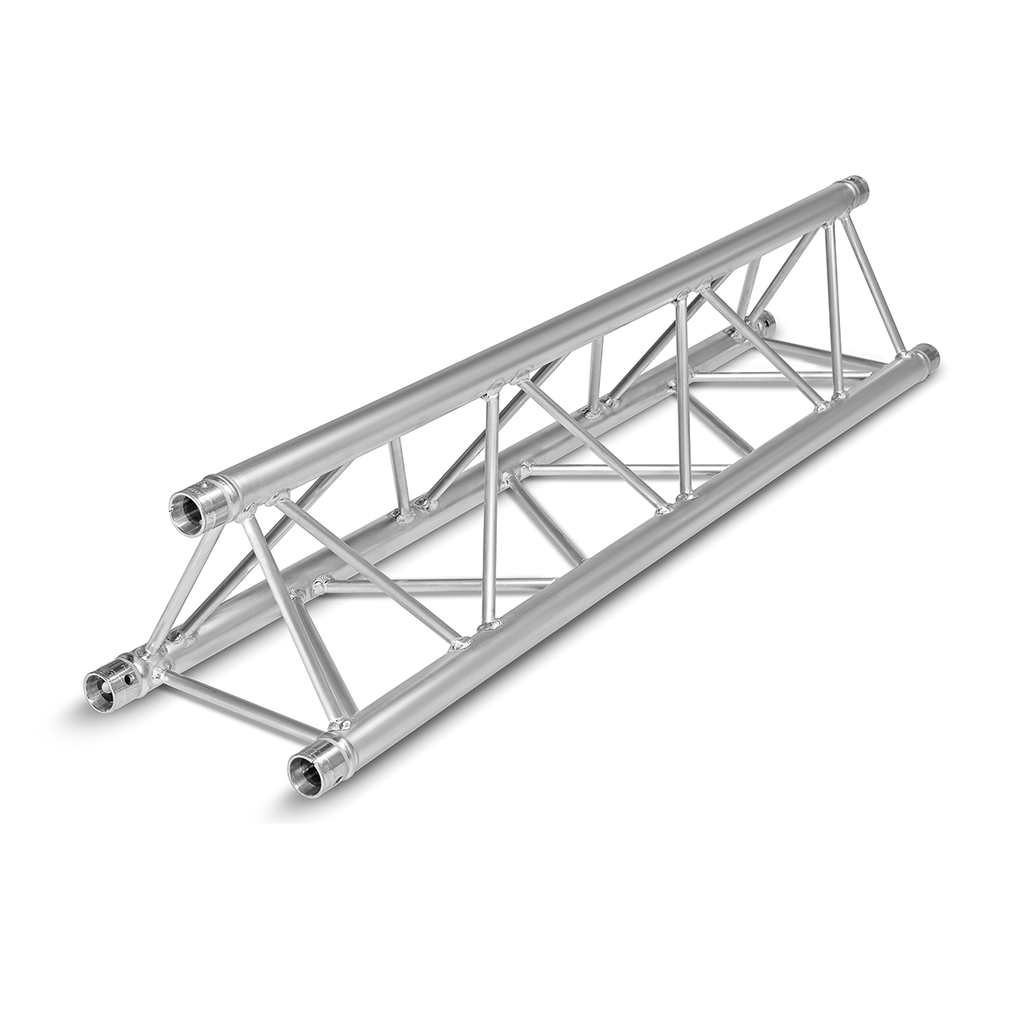

Prolyte E20D – trekanttross
Prolyte E20D – trekanttross.
Denne trossen brukes til modulære riggoppsett for scene, arrangement og installasjon. Velg ønsket variant i produktvalgene. Serien kombineres med tilpassede hjørner og koblinger når konstruksjonen skal bygges ut.
E20-serien er primært utviklet for dekorative og arkitektoniske oppsett. Belastningen skal vurderes etter tabellen for den aktuelle profilen.
Spesifikasjoner
- Materiale: EN AW 6060 T5
- Hovedrør: 32 x 1,5 mm
- Diagonaler: 10 x 1,0 mm
- Koblingssystem: CCS4
Vektkapasitet
Utdrag fra Prolytes belastningstabell for denne trossmodellen. Tallene gjelder statisk last på ett fritt spenn med støtte i begge ender, i trossorienteringen som er vist i produsentens tabell. Egenvekten er medregnet.
| Spennvidde | Jevnt fordelt last | Én punktlast i midten |
|---|---|---|
| 4 m | 54,0 kg/m | 96,7 kg |
| 6 m | 23,2 kg/m | 64,8 kg |
| 8 m | 12,4 kg/m | 47,2 kg |
Lasttilfellene er alternativer og skal ikke summeres. Hjørner, utkraging, flerspenn og andre oppsett må vurderes separat. Bruk den tilhørende belastningstabellen og monteringsmanualen ved dimensjonering.
-
